انکر برای بتن یا فلز؛ مقایسه کامل انواع انکر برای سازه‌ها

در پروژه‌های ساخت‌وساز، اتصال اجزای مختلف سازه به یکدیگر نقش مهمی در ایمنی و پایداری نهایی دارد. انکرها، به‌عنوان عناصر اتصال، در بتن و فلز کاربرد گسترده‌ای دارند و هرکدام ویژگی‌ها و محدودیت‌های خاص خود را دارند. استفاده از انکر مناسب در بتن به دلیل سختی و ماهیت مصالح، با چالش‌هایی مثل ترک‌خوردگی و توزیع نیرو همراه است، در حالی که انکرهای فلزی معمولاً برای تحمل بارهای کششی و برشی بالا به کار می‌روند.

تفاوت در جنس، مقاومت و روش نصب انکر برای بتن یا فلز، تاثیر مستقیم روی عملکرد سازه دارد و انتخاب درست این اتصال‌دهنده‌ها باعث افزایش طول عمر و امنیت سازه می‌شود. شناخت دقیق ویژگی‌های انکرهای بتن و فلز، کاربردهای هرکدام و نحوه به‌کارگیری صحیح آن‌ها، برای مهندسان و پیمانکاران ضروری است تا ساختارهای مقاوم و بهینه‌ای ایجاد شود. در ادامه این مقاله به بررسی انکر بولت و انواع آن، مزایا، معایب و نکات مهم در انتخاب آنها پرداخته خواهد شد تا راهنمایی کاربردی برای تصمیم‌گیری در پروژه‌های عمرانی باشد.

انکر چیست و چرا اهمیت دارد؟

انکر بولت برای بتن یا فلز یکی از اجزای کلیدی در مهندسی سازه هستند که نقش اتصال اجزای مختلف را به یکدیگر ایفا می‌کنند و تاثیر زیادی بر استحکام و پایداری ساختمان دارند. به‌طور کلی، انکرها ابزارهایی هستند که برای تثبیت و اتصال المان‌ها به سطحی مانند بتن یا فلز استفاده می‌شوند. در پروژه‌های عمرانی، انتخاب نوع مناسب انکر بسته به جنس مصالح، نوع بارگذاری و شرایط محیطی اهمیت ویژه‌ای دارد.

انکرهای بتن معمولاً برای تحمل فشارهای زیاد و پایداری در برابر ترک‌خوردگی به کار می‌روند، در حالی که انکرهای فلزی بیشتر برای اتصالاتی با بار کششی و برشی قوی استفاده می‌شوند. فهم دقیق نقش انکر و انواع آن به مهندسان کمک می‌کند تا سازه‌هایی مقاوم، ایمن و بهینه طراحی کنند. در این مقاله، به بررسی انواع انکرها، کاربردها و نکات مهم انتخاب انکر برای بتن یا فلز پرداخته خواهد شد تا دید کاملی نسبت به این بخش حیاتی سازه‌ها ارائه شود.

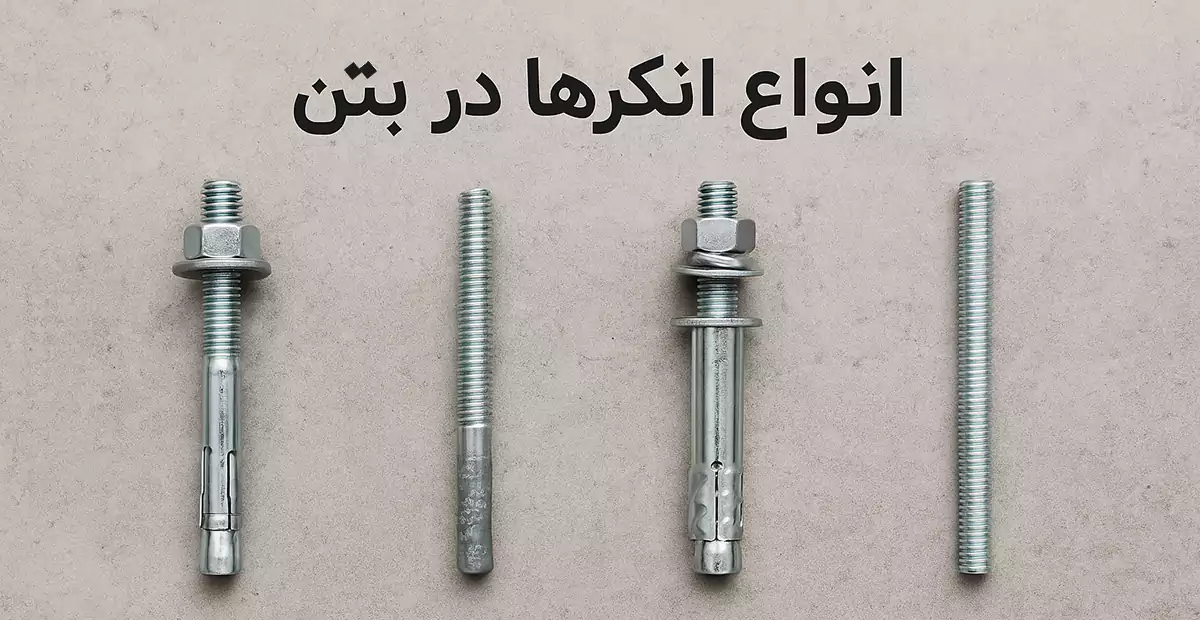

انواع انکرها در بتن

1- انکر مکانیکی (Mechanical Anchor)

• • انکر ضربه‌ای (مکانیکی) با استفاده از نیروی مکانیکی و مکانیزم‌های مکانیکی مانند انبساط و قفل‌شدن در داخل بتن عمل می‌کنند. این نوع انکرها معمولا از فولاد ساخته شده‌اند و پس از نصب، با گسترش قسمت انبساطی درون حفره، اتصال محکمی ایجاد می‌کنند. کاربرد آنها در بارهای کششی و برشی متوسط رایج است و نصب آن‌ها نسبتاً سریع و آسان است، بدون نیاز به مواد شیمیایی یا خشک شدن.

2- انکر شیمیایی (Chemical Anchor)

• • این انکرها با استفاده از چسب‌های اپوکسی یا مواد شیمیایی خاص به بتن متصل می‌شوند. ابتدا سوراخی در بتن ایجاد شده و مواد چسبنده در آن تزریق می‌شود، سپس میله یا پیچ انکر وارد سوراخ می‌شود و پس از خشک شدن چسب، اتصال بسیار مقاومی به وجود می‌آید. انکر بولت شیمیایی برای بارهای سنگین و شرایط خاص مثل بتن ترک‌خورده مناسب‌تر هستند.

3- انکر مکانیکی-شیمیایی (Mechanical-Chemical Hybrid Anchor)

• • این نوع انکر ترکیبی از ویژگی‌های انکر شیمیایی و انکر مکانیکی است. ابتدا چسب شیمیایی تزریق می‌شود و سپس بخش مکانیکی انکر نصب می‌گردد. این ترکیب باعث افزایش ظرفیت باربری و پایداری اتصال می‌شود و برای پروژه‌های حساس با نیاز به مقاومت بالا کاربرد دارد.

4- انکر رزوه‌ای (Threaded Anchor)

• • انکرهای رزوه‌ای شامل پیچ‌هایی هستند که به طور مستقیم در بتن نصب می‌شوند یا داخل انکرهای مکانیکی و شیمیایی پیچ می‌شوند. این نوع انکر امکان تنظیم و بازکردن مجدد اتصال را فراهم می‌کند و معمولا برای اتصالات موقتی یا قابل تنظیم کاربرد دارد.

5- انکر زیرسطحی (Undercut Anchor)

• • انکرهای زیرسطحی با ایجاد یک برآمدگی یا قفل درون حفره بتن، توانایی تحمل بارهای بالا را دارند. این انکرها با طراحی خاص خود، به جای تکیه بر اصطکاک یا چسبندگی، به صورت مکانیکی در بتن گیر می‌کنند و معمولاً در سازه‌های صنعتی و پل‌ها کاربرد دارند.

برای نصب دقیق‌تر انکرها در بتن، مطالعه مقاله انکر بولت فونداسیون توصیه می‌شود.

انواع انکرها در فلز

1- انکر جوشی (Welded Anchor)

• • انکرهای جوشی مستقیماً به سازه‌های فلزی با استفاده از فرایند جوشکاری متصل می‌شوند. این روش اتصال بسیار مقاوم و پایدار است و مناسب بارهای سنگین و لرزه‌ای می‌باشد. اما نیازمند تجهیزات و نیروی متخصص است و در صورت جوش نامناسب، امکان ضعف اتصال وجود دارد. از این نوع انکرها بیشتر در سازه‌های فولادی و پل‌ها استفاده می‌شود.

2- انکر پیچ و مهره‌ای (Bolt Anchor)

• • این نوع انکرها شامل پیچ و مهره‌های فولادی هستند که برای اتصال قطعات فلزی به هم به کار می‌روند. نصب سریع و قابلیت جداسازی و تنظیم مجدد از مزایای مهم آن است. همچنین این انکرها برای بارهای کششی و برشی مناسب بوده و در ساخت اسکلت‌های فلزی ساختمان و ماشین‌آلات کاربرد زیادی دارند.

3- انکر پرچ (Rivet Anchor)

• • پرچ‌ها از روش‌های قدیمی اتصال فلزات هستند که با قرار دادن میله پرچ در سوراخ و شکل‌دهی انتهای آن، اتصال محکم ایجاد می‌کنند. این نوع انکر مقاومت بالایی در برابر فشارهای جانبی دارد و در صنایع هوافضا و سازه‌های خاص کاربرد دارد. با وجود کاربرد محدود، همچنان در برخی پروژه‌ها به دلیل سادگی و دوام استفاده می‌شود.

4- انکر مکانیکی فلزی (Mechanical Metal Anchor)

• • این انکرها با استفاده از مکانیزم‌هایی مانند انبساط یا گیره‌های فلزی، قطعات را به هم وصل می‌کنند. این روش معمولاً در شرایطی کاربرد دارد که جوشکاری یا پرچ‌کاری امکان‌پذیر نیست. نصب سریع و بدون نیاز به تجهیزات جوش از مزایای این نوع انکر است و در صنایع خودروسازی و ساخت تجهیزات فلزی محبوب است.

5- انکر چسبی فلزی (Adhesive Metal Anchor)

• • در این روش، چسب‌های صنعتی مخصوص برای اتصال قطعات فلزی استفاده می‌شود که به‌خصوص برای اتصالات ظریف و با نیاز به مقاومت کششی مناسب است. این انکرها به دلیل عدم ایجاد تنش‌های حرارتی و امکان استفاده در محیط‌های حساس، کاربرد ویژه‌ای در صنایع دقیق و الکترونیکی دارند.

مقایسه عملکرد انکر در بتن و فلز

1- نوع اتصال و مکانیزم عملکرد

• • انکرهای بتن عمدتاً بر اساس انبساط مکانیکی یا چسبندگی شیمیایی به داخل توده سخت بتن متصل می‌شوند، که باعث انتقال بار از قطعه متصل به سازه بتنی می‌شود. در مقابل، انکرهای فلزی معمولاً به کمک جوشکاری، پیچ و مهره یا پرچ، اتصال مستقیم فلز به فلز را برقرار می‌کنند که باعث اتصال صلب و قابل تنظیم می‌شود.

2- ظرفیت باربری

• • انکرهای فلزی به دلیل اتصال مستقیم و یکپارچه، معمولاً ظرفیت باربری کششی و برشی بالاتری دارند و می‌توانند بارهای دینامیکی و ضربه‌ای را بهتر تحمل کنند. انکرهای بتن بیشتر برای بارهای استاتیکی و بارهای فشاری طراحی شده‌اند و ظرفیت کششی آنها معمولاً محدودتر است.

3- انعطاف‌پذیری در نصب و نگهداری

• • انکرهای فلزی، به خصوص پیچ و مهره‌ها، امکان جداسازی، تعویض و تنظیم را فراهم می‌کنند که برای سازه‌های موقتی یا قابل تغییر مناسب است. انکرهای بتن پس از نصب، بیشتر دائمی بوده و دسترسی به آنها برای تعمیر یا تعویض دشوارتر است.

4- تأثیر شرایط محیطی و خوردگی

• • در بررسی انکر بولت در محیط خورنده؛ انکرهای فلزی در برابر خوردگی حساس‌تر هستند و نیاز به پوشش‌های ضدزنگ یا محافظت‌های ویژه دارند. انکرهای بتن معمولاً در محیط‌های مرطوب و خورنده دوام بیشتری دارند، به خصوص اگر از انکرهای شیمیایی با مقاومت بالا استفاده شود.

5- هزینه و سرعت اجرا

• • نصب انکر در بتن، به ویژه انکرهای مکانیکی، سریع‌تر و هزینه کمتری دارد ولی برای پروژه‌های بزرگ و پیچیده، استفاده از انکرهای فلزی به دلیل دوام و ظرفیت بالاتر مقرون‌به‌صرفه‌تر است.

مزایا و معایب انکر بتن

مزایا:

• • دوام بالا در محیط‌های مرطوب: بتن به‌عنوان یک ماده مقاوم در برابر رطوبت و خوردگی شناخته می‌شود.
  • مناسب برای بارهای فشاری: انکرهای بتن توانایی تحمل بارهای فشاری و استاتیکی را به خوبی دارند.
  • قابلیت نصب سریع: انکرهای مکانیکی در بتن به سرعت نصب می‌شوند و نیاز به تجهیزات پیچیده ندارند.

معایب:

• • محدودیت در تحمل بار کششی: ظرفیت کششی انکرهای بتن نسبت به انکرهای فلزی کمتر است.
  • عدم انعطاف در تعمیر و تعویض: پس از نصب، انکرهای بتن معمولاً دائمی بوده و دسترسی به آنها سخت است.
  • خطر ترک‌خوردگی بتن: نصب نادرست انکرها ممکن است باعث ایجاد ترک در بتن شود.

مزایا و معایب انکر فلز

مزایا:

• • ظرفیت باربری کششی و برشی بالا: انکرهای فلزی اتصال محکم و مقاومی ایجاد می‌کنند.
  • امکان جداسازی و تنظیم مجدد: پیچ و مهره‌های فلزی قابلیت باز و بسته شدن را دارند.
  • کاربرد در شرایط دینامیکی: مناسب برای بارهای ضربه‌ای و لرزه‌ای.

معایب:

• • حساسیت به خوردگی: فلزات بدون پوشش محافظ در برابر زنگ‌زدگی آسیب‌پذیرند.
  • نیاز به تجهیزات و تخصص: نصب انکرهای جوشی نیازمند نیروی متخصص و دستگاه‌های جوش است.
  • هزینه بالاتر در برخی موارد: برخی انکرهای فلزی به دلیل مواد و نصب پیچیده‌تر هزینه بیشتری دارند.

نکات کلیدی و فنی نصب انکر برای بتن یا فلز برای افزایش ایمنی

1. پاک‌سازی دقیق محل نصب: چه در بتن و چه در فلز، حذف گرد و غبار، روغن و هرگونه آلودگی از محل اتصال، برای چسبندگی و جوشکاری موثر ضروری است.
2. انتخاب عمق و قطر مناسب: در بتن، رعایت اندازه دقیق سوراخ و در فلز، استفاده از قطعات انکر با اندازه متناسب، کلید استحکام اتصال است.
3. اجتناب از آسیب به مصالح پایه: نصب انکر در نزدیکی لبه بتن یا در نقاط حساس فلزی باید با دقت بالا انجام شود تا از ترک‌خوردگی و آسیب ساختاری جلوگیری شود.
4. استفاده از مواد و پوشش‌های محافظ: در فلز برای جلوگیری از خوردگی، پوشش‌های ضدزنگ و در بتن استفاده از چسب‌های استاندارد و مرغوب اهمیت دارد.
5. رعایت زمان و شرایط نصب: چسب‌های شیمیایی بتن باید به طور کامل خشک شوند و در فلز جوشکاری باید طبق استانداردهای فنی انجام شود.
6. کنترل گشتاور پیچ‌ها و کیفیت جوش: پیچ‌ها باید با گشتاور مناسب سفت شوند و جوش‌ها تحت بازرسی فنی قرار گیرند تا از شل شدن و خرابی انکر جلوگیری شود.
7. بازرسی و نگهداری دوره‌ای: پس از نصب، بررسی‌های منظم به خصوص در انکرهای فلزی ضروری است تا ایمنی و عملکرد بلندمدت اتصال تضمین شود.

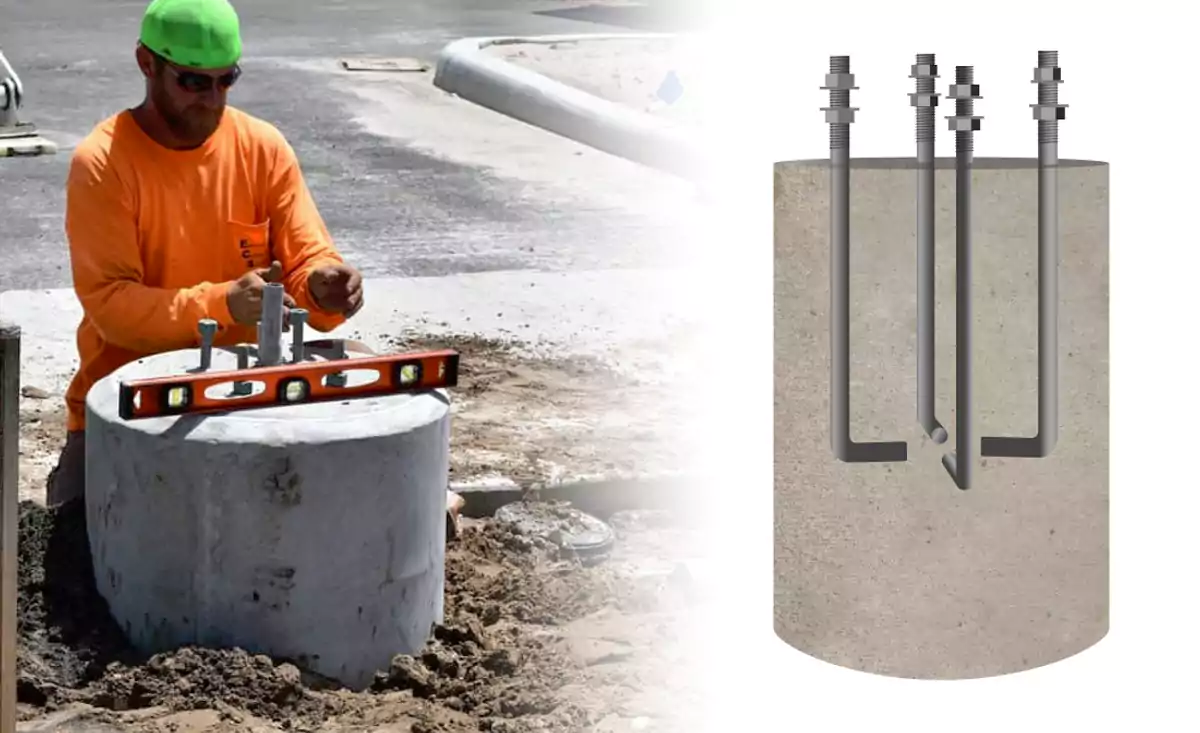

کاربردهای متداول انکر بتن و فلز در پروژه‌های عمرانی

1. نصب ستون‌ها و تیرهای سازه‌ای: انکرها نقش حیاتی در اتصال ستون‌ها و تیرها به فونداسیون یا سایر اجزای سازه دارند و باعث انتقال بارهای سازه‌ای به پایه می‌شوند.
2. اتصال ماشین‌آلات سنگین به کف یا سازه: در کارخانه‌ها و کارگاه‌ها، انکر برای بتن یا فلز برای ثابت نگه داشتن تجهیزات صنعتی و ماشین‌آلات سنگین استفاده می‌شوند تا از لرزش و جابجایی جلوگیری شود.
3. نصب نما و پوشش‌های خارجی ساختمان: برای نصب پنل‌های سنگی، فلزی یا شیشه‌ای نما، انکرهای بتن و فلز با مقاومت بالا کاربرد دارند و ایمنی و استحکام نما را تضمین می‌کنند.
4. ساخت پل‌ها و سازه‌های حمل‌ونقل: اتصالات انکر فلزی در پل‌ها برای تحمل بارهای دینامیکی و ضربه‌ای استفاده می‌شوند و انکرهای بتنی در پایه‌ها و بخش‌های ثابت سازه کاربرد دارند.
5. نصب تجهیزات تأسیساتی و تاسیسات مکانیکی: لوله‌ها، کانال‌ها، تجهیزات تهویه و تأسیسات برقی در ساختمان‌ها معمولاً با انکرهای مناسب به بتن یا سازه فلزی متصل می‌شوند.
6. تعمیر و تقویت سازه‌های موجود: در پروژه‌های مقاوم‌سازی و تعمیر، انکرها برای تقویت اتصالات و افزایش ظرفیت باربری سازه‌های قدیمی به کار می‌روند.

استانداردها و ضوابط ایمنی در استفاده از انکر برای بتن یا فلز

• رعایت استانداردهای ملی و بین‌المللی: انکرها باید مطابق استانداردهای معتبر مثل ASTM، ACI و EN طراحی و نصب شوند تا عملکرد و ایمنی تضمین شود.
• کنترل کیفیت مواد و تولید: استفاده از مواد با کیفیت و تایید شده در ساخت انکر برای بتن یا فلز، به ویژه فولاد با مقاومت مناسب و چسب‌های استاندارد، از الزامات مهم است.
• بازرسی پیش از نصب: قبل از نصب، محل نصب باید از نظر ابعاد، آسیب‌دیدگی و سازگاری با مصالح پایه کنترل شوند.
• اجرای دقیق نصب مطابق دستورالعمل سازنده: پیروی دقیق از روش‌های نصب تعیین شده توسط تولیدکننده، شامل عمق سوراخ، زمان خشک شدن چسب و گشتاور پیچ‌ها، حیاتی است.
• آزمایش باربری پس از نصب: انجام تست‌های باربری و مقاومت، مخصوصاً در پروژه‌های حساس، برای اطمینان از عملکرد صحیح اتصال ضروری است.
• نگهداری و بازدید دوره‌ای: بازرسی‌های منظم برای شناسایی خوردگی، شل شدن یا آسیب‌های احتمالی باید در برنامه نگهداری سازه قرار گیرد.
• رعایت نکات ایمنی در کارگاه: استفاده از تجهیزات ایمنی فردی هنگام نصب انکر برای بتن یا فلز، مانند دستکش، عینک و ماسک، برای جلوگیری از خطرات احتمالی الزامی است.

راهنمای انتخاب بهترین نوع انکر برای بتن یا فلز برای پروژه شما

• بررسی نوع بارگذاری: قبل از انتخاب انکر برای بتن یا فلز، نوع بار (کششی، فشاری، برشی یا ترکیبی) را مشخص کنید تا انکری با ظرفیت مناسب انتخاب شود.
• شناخت جنس و شرایط مصالح پایه: برای بتن سالم یا ترک‌خورده، انکرهای شیمیایی بهتر عمل می‌کنند؛ در فلزات، انکرهای جوشی یا پیچ و مهره‌ای مناسب‌تر هستند.
• توجه به شرایط محیطی: در محیط‌های مرطوب یا خورنده از انکرهای با پوشش ضدزنگ یا مواد مقاوم به خوردگی استفاده کنید تا دوام اتصال افزایش یابد.
• سرعت و سهولت نصب: در پروژه‌هایی با زمان محدود، انکرهای مکانیکی با نصب سریع و بدون نیاز به خشک شدن توصیه می‌شوند.
• امکان نگهداری و تعمیرات آتی: اگر نیاز به جداسازی یا تنظیم اتصال وجود دارد، انکرهای پیچ و مهره‌ای یا رزوه‌ای گزینه مناسبی هستند.
• هزینه و بودجه پروژه: با توجه به بودجه، تعادل بین هزینه خرید، نصب و نگهداری انکر را در نظر بگیرید تا به صرفه‌ترین انتخاب انجام شود.
• مطابقت با استانداردها و دستورالعمل‌های فنی: اطمینان حاصل کنید که انکر برای بتن یا فلز دارای گواهی‌های معتبر و سازگار با مقررات پروژه باشد.

نتیجه‌گیری

انتخاب و نصب صحیح انکر در بتن یا فلز نقش بسیار مهمی در پایداری، ایمنی و عملکرد سازه‌ها دارد. هر نوع انکر با توجه به ویژگی‌های فنی، ظرفیت باربری و شرایط محیطی مزایا و محدودیت‌های خاص خود را دارد. انکرهای بتن مناسب بارهای فشاری و شرایط سخت محیطی هستند، در حالی که انکرهای فلزی به دلیل مقاومت کششی بالا و قابلیت جداسازی، در سازه‌های پیچیده و متحرک کاربرد بیشتری دارند.

رعایت نکات فنی در نصب، استفاده از مواد با کیفیت و پیروی از استانداردهای بین‌المللی، تضمین کننده دوام و ایمنی اتصال‌ها است. در نهایت، شناخت دقیق انواع انکر برای بتن یا فلز و شرایط کاربرد آن‌ها به مهندسان و پیمانکاران کمک می‌کند تا بهترین انتخاب را داشته باشند و سازه‌ای مقاوم و با دوام بسازند.

سوالات متداول برای انکر برای بتن یا فلز

انکر بتن بهتر است یا فلزی؟

بستگی به نوع سازه و بارگذاری دارد؛ هرکدام مزایا و کاربرد خاص خود را دارند.

آیا انکرهای شیمیایی برای بتن ترک‌خورده مناسب‌اند؟

بله، انکرهای شیمیایی به دلیل چسبندگی قوی در بتن ترک‌خورده کاربرد دارند.

چگونه از خوردگی انکرهای فلزی جلوگیری کنیم؟

با استفاده از پوشش‌های ضدزنگ مانند گالوانیزه یا رنگ اپوکسی می‌توان از خوردگی جلوگیری کرد.

آیا انکرهای پیچ و مهره‌ای قابل تنظیم هستند؟

بله، این نوع انکرها قابلیت باز و بسته شدن برای تنظیم یا تعویض را دارند.

چه نکاتی در نصب انکر برای بتن یا فلز باید رعایت شود؟

پاک‌سازی محل نصب، انتخاب عمق و قطر مناسب، رعایت زمان خشک شدن چسب (برای انکر شیمیایی) و کنترل کیفیت نصب انکر برای بتن یا فلز مهم است.
