نویسنده: حدیث مسیحی

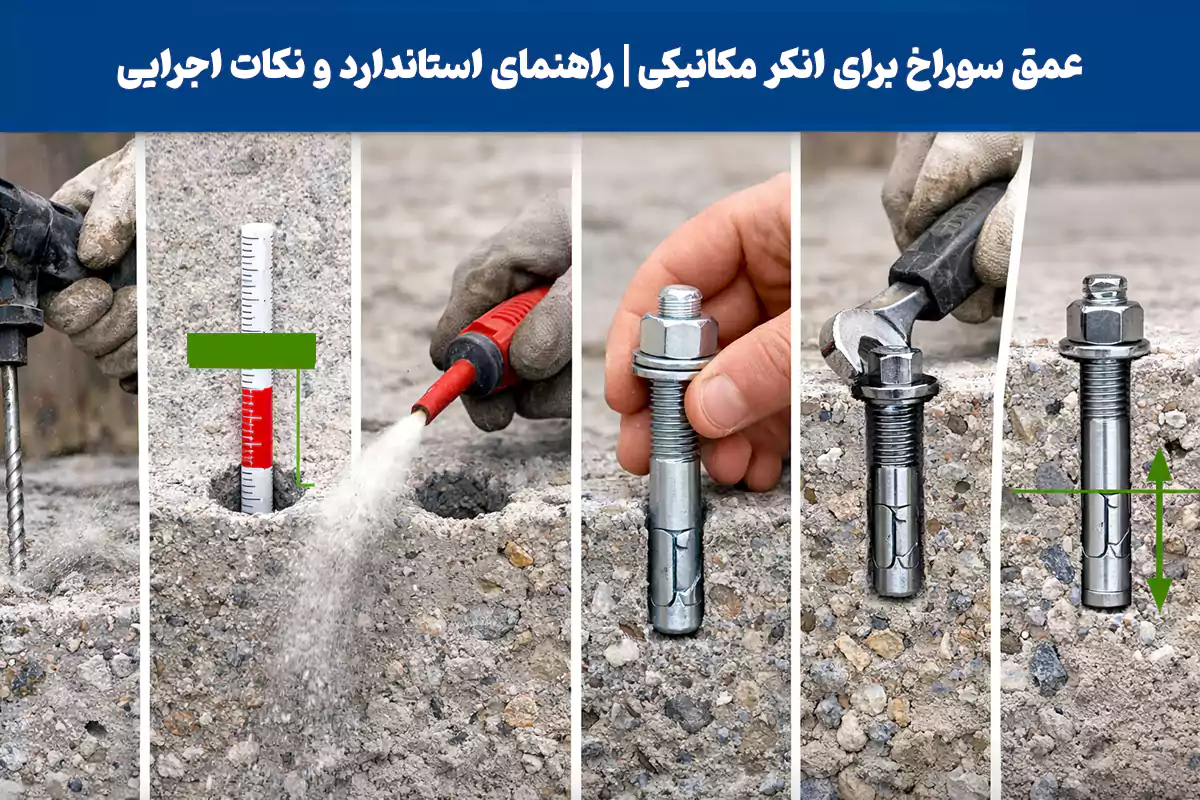

رعایت عمق استاندارد سوراخ برای انکر مکانیکی نقش مهمی در تضمین مقاومت و ایمنی اتصال دارد. بسیاری از نصاب ها و مهندسین فکر می کنند هر عمقی که انکر در بتن قرار گیرد کافی است، اما عمق واقعی تأثیر مستقیم روی باربری کششی و برشی دارد. اگر سوراخ کمتر از حد استاندارد باشد، اتصال ممکن است قبل از رسیدن به مقاومت کامل، دچار لغزش یا شکست شود. از طرف دیگر، سوراخ عمیقتر از نیاز نیز میتواند باعث مصرف بی رویه مصالح و ایجاد مشکلات اجرایی شود.
در این مقاله به بررسی عوامل مؤثر بر تعیین عمق، جدولهای استاندارد و نمونههای عملی پروژههای صنعتی و ساختمانی می پردازیم تا نصابها و مهندسین بتوانند عمق دقیق سوراخ را مطابق با نوع انکر مکانیکی، بار و جنس بتن تعیین کنند.

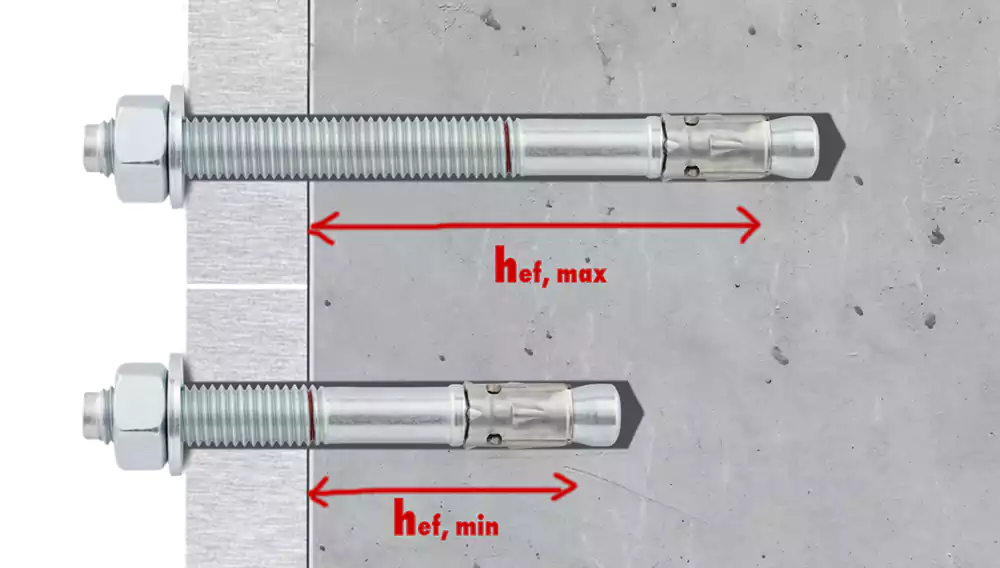

عوامل تعیین عمق سوراخ انکر مکانیکی
تعیین عمق استاندارد سوراخ برای انکر مکانیکی نیازمند بررسی چند عامل مهم است که هر کدام مستقیماً روی مقاومت کششی و برشی اتصال تأثیر میگذارند. رعایت دقیق این عوامل باعث میشود انکر عملکرد بهینه داشته باشد و خطر شکست یا لغزش کاهش یابد.
۱. قطر و طول انکر
قطر انکر مهمترین عامل تعیینکننده عمق سوراخ است. انکرهای بزرگتر برای ایجاد سطح تماس کافی با بتن نیازمند سوراخ عمیقتری هستند. علاوه بر قطر، طول کل انکر نیز باید در محاسبه عمق کاشت در نظر گرفته شود تا رزوه یا قسمت فعال انکر کاملاً در بتن جای گیرد. اگر این عامل نادیده گرفته شود، حتی یک انکر با کیفیت بالا نمیتواند بار مورد انتظار را تحمل کند.
۲. نوع بارگذاری
عمق سوراخ باید بر اساس نوع بار اعمالی تعیین شود:
-
بار کششی (Tensile Load): اتصال در برابر کشش نیازمند سطح تماس بیشتری است، بنابراین عمق سوراخ باید بیشتر باشد تا مقاومت کششی افزایش یابد.
-
بار برشی (Shear Load): بار برشی معمولاً به عمق کمتری نیاز دارد، اما توجه به ترکیب بار کششی و برشی در پروژههای واقعی ضروری است، زیرا در بسیاری از موارد هر دو نوع بار همزمان بر انکر اثر میگذارند.
۳. جنس و مقاومت بتن
بتن یا مصالح پایه عامل سوم تعیینکننده عمق است. بتن با مقاومت بالا میتواند بار بیشتری تحمل کند و عمق کمی نیاز دارد، اما بتن ضعیف یا متخلخل نیازمند افزایش عمق سوراخ است تا بار به صورت یکنواخت توزیع شود و شکست موضعی رخ ندهد. همچنین، وجود ترک یا خلل و فرج در بتن میتواند مقاومت نهایی اتصال را کاهش دهد و باید در تعیین عمق لحاظ شود.
۴. شرایط محیطی و اجرایی
در پروژههای صنعتی، ساختمانی یا عمرانی ممکن است شرایط محیطی خاصی مانند بتن تازه، سطوح لرزان، رطوبت زیاد یا دمای پایین وجود داشته باشد. این عوامل میتوانند باعث تغییر عمق بهینه سوراخ شوند. مثلاً در بتن تازه باید عمق کمی بیشتر در نظر گرفته شود تا انکر کاملاً تثبیت شود و مقاومت نهایی کاهش پیدا نکند.
۵. استانداردها و دستورالعمل سازنده
هر برند انکر ممکن است توصیههای خاص خود را برای عمق سوراخ ارائه دهد. رعایت این دستورالعملها، همراه با محاسبه عوامل فوق، باعث میشود اتصال هم ایمن و هم با دوام باشد.
📌 جمعبندی:
عمق استاندارد سوراخ نتیجه ترکیب چند عامل است: قطر و طول انکر، نوع بار، جنس بتن، شرایط محیطی و دستورالعمل سازنده. نادیده گرفتن هر یک از این عوامل میتواند باعث کاهش مقاومت اتصال و بروز مشکلات اجرایی شود، حتی اگر سایر شرایط بهدرستی رعایت شده باشند.
جدول استاندارد و نمودار نمونه عمقها
برای تعیین دقیق عمق سوراخ برای انکر مکانیکی، استفاده از جدولها و نمودارهای نمونه بسیار کاربردی است. این جدولها بر اساس قطر انکر، نوع بار و جنس بتن، عمق پیشنهادی کاشت را نشان میدهند و به نصاب اجازه میدهند بدون آزمون و خطا، اتصال مقاوم و ایمن ایجاد کنند.
| قطر انکر (mm) | بار کششی (cm) | بار برشی (cm) | بتن ضعیف | بتن قوی |
|---|---|---|---|---|
| 8 | 6 | 4 | 7 | 5 |
| 10 | 8 | 5 | 9 | 7 |
| 12 | 10 | 6 | 11 | 8 |
| 16 | 14 | 8 | 16 | 12 |
مثال عملی از پروژههای صنعتی و ساختمانی
برای درک بهتر اهمیت عمق سوراخ برای انکر مکانیکی، بررسی نمونههای واقعی نشان میدهد که رعایت عمق استاندارد چقدر در مقاومت و ایمنی نصب انکر تاثیرگذار است.
پروژه ۱: نصب انکر در سقف صنعتی
در یک کارخانه تولیدی، نصابها باید انکرهای 12 میلیمتری را برای بار کششی روی سقف بتن آرمه نصب میکردند. با استفاده از جدول استاندارد، عمق سوراخ 10 سانتیمتر انتخاب شد. نتیجه: اتصال پایدار، بدون لغزش و تحمل وزن تجهیزات سنگین.
پروژه ۲: نمای ساختمانی و بار برشی
در یک پروژه ساختمانی با نمای سنگی، بار برشی روی انکرهای 10 میلیمتری اعمال میشد. با رعایت عمق سوراخ 5 سانتیمتر و بررسی جنس بتن، سنگها بدون ترک یا جداشدگی نصب شدند و اتصال مقاوم باقی ماند.

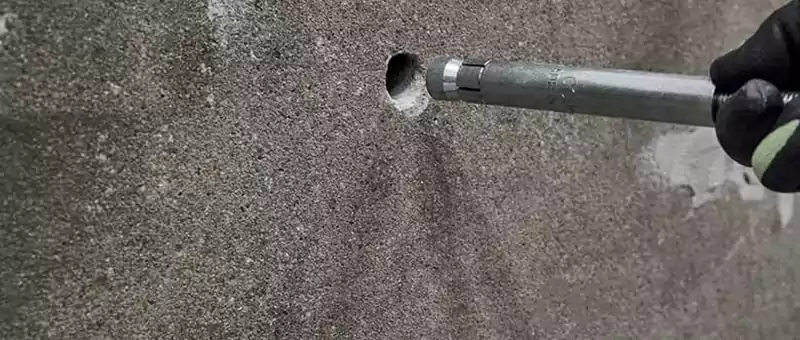

پروژه ۳: نصب در بتن ضعیف
در یک پروژه عمرانی با بتن کم مقاومت، نصابها مجبور بودند عمق سوراخ را مطابق با مقاومت بتن افزایش دهند. با رعایت عمق 16 سانتیمتر برای انکر 16 میلیمتری، اتصال موفق و ایمن ایجاد شد و بارگذاری بعدی بدون مشکل انجام شد.
📌 درس مهم از این پروژهها:
عمق مناسب سوراخ باعث میشود انکر مکانیکی به حداکثر مقاومت خود برسد، از لغزش و شکست جلوگیری شود و عمر مفید اتصال افزایش پیدا کند. بیتوجهی به عمق استاندارد حتی با بهترین نوع انکر هم میتواند عملکرد اتصال را کاهش دهد.
جمعبندی و نکات اجرایی
رعایت عمق استاندارد سوراخ برای انکر مکانیکی مهمترین عامل در تضمین مقاومت و ایمنی اتصال است. همانطور که بررسی شد، عمق کاشت تأثیر مستقیم روی مقاومت کششی و برشی دارد و تعیین آن باید با توجه به قطر انکر، نوع بار و جنس بتن انجام شود.
نکات کلیدی اجرایی:
-
رعایت عمق استاندارد: عمق کمتر از مقدار توصیه شده میتواند باعث لغزش یا شکست اتصال شود، در حالی که عمق بیشتر از نیاز ممکن است مشکلات اجرایی ایجاد کند.
-
بررسی جنس بتن: بتن ضعیف نیازمند عمق بیشتر برای توزیع یکنواخت بار است، در حالی که بتن با مقاومت بالا میتواند عمق کمتری داشته باشد.
-
نوع بار: بار کششی معمولاً نیازمند عمق بیشتری نسبت به بار برشی است.
-

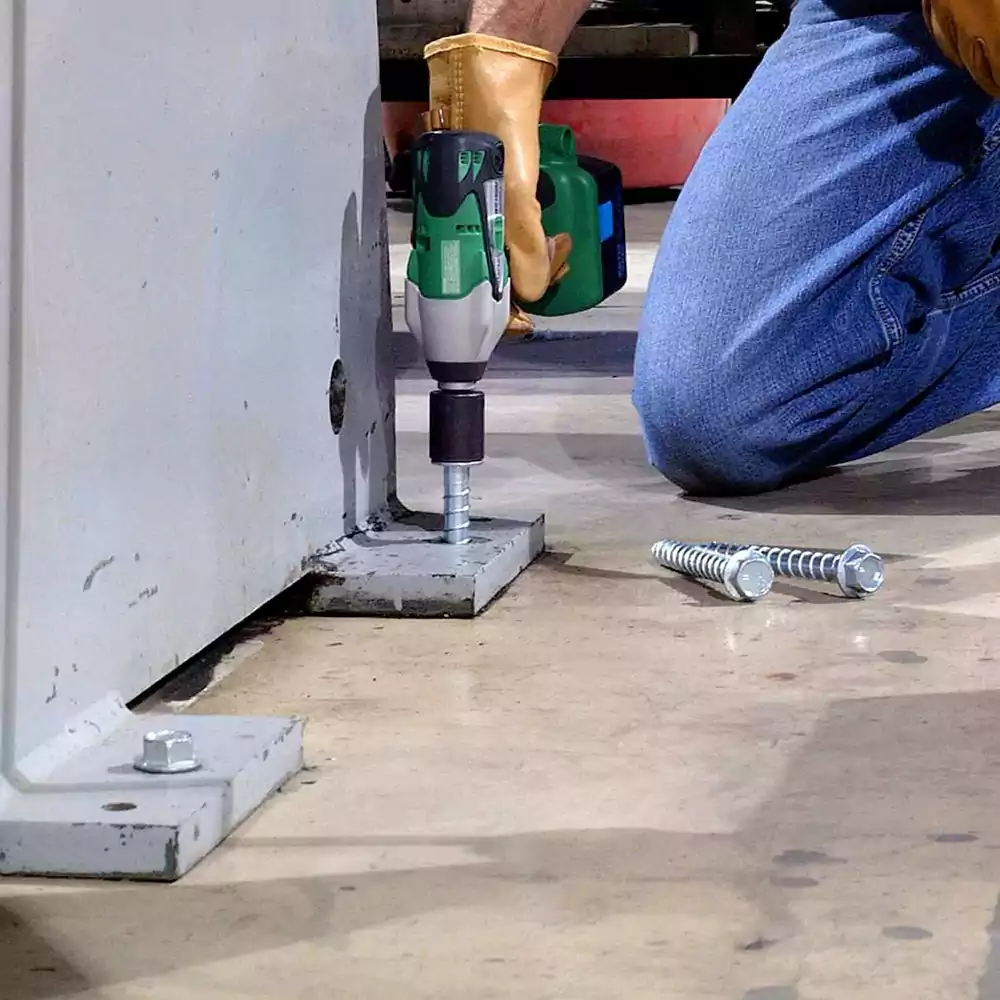

ابزار و دقت نصب: استفاده از مته مناسب و کنترل دقیق عمق سوراخ ضروری است تا انکر به صورت کامل و استاندارد قرار گیرد.
-
مشاوره با دستورالعمل سازنده انکر: برخی برندها برای شرایط خاص عمق متفاوتی پیشنهاد میدهند که باید رعایت شود.
📌 نتیجه: تنها با رعایت دقیق عمق سوراخ و پارامترهای مرتبط، میتوان از اتصال مقاوم، پایدار و ایمن مطمئن شد و عمر مفید سازه را افزایش داد.
همچنین بخوانید: 6 دلایل خرابی انکر بولتها در سازههای ساختمانی و روشهای پیشگیری از آن
سوالات متداول برای تعیین عمق سوراخ استاندارد برای انکر مکانیکی
با توجه به قطر انکر، نوع بار (کششی یا برشی) و جنس بتن یا مصالح پایه.
۲. اگر سوراخ کمتر از استاندارد باشد چه میشود؟اتصال ممکن است لغزش یا شکست زودرس پیدا کند و مقاومت نهایی کاهش یابد.
۳. آیا عمق بیشتر از حد لازم مشکل ایجاد میکند؟بیش از حد عمق بردن سوراخ باعث مصرف بیرویه مصالح و مشکلات اجرایی میشود، اما معمولاً خطر کاهش مقاومت کمتر است.
۴. تفاوت عمق برای بار کششی و برشی چیست؟عمق برای بار کششی بیشتر در نظر گرفته میشود تا سطح تماس کافی ایجاد شود؛ برای بار برشی نیاز به عمق کمتری است.
۵. جنس بتن چه تأثیری دارد؟بتن ضعیف نیازمند عمق بیشتر است تا بار به صورت یکنواخت توزیع شود، در حالی که بتن مقاوم میتواند عمق کمتر داشته باشد.
